Contrôle d’isolement des prises et machine à laver, et du dimensionnement des disjoncteurs.
PRISE N’AYANT PAS DE RENDEMENT ATTITRÉ :

Après contrôle, nous constatons que l’ensemble des disjoncteurs ainsi que les conducteurs sont bien dimensionnés. Les calibres sont respectés.
Contrôle visuel avant d’effectuer des mesures d’isolements électriques.
Plusieurs points à améliorer :

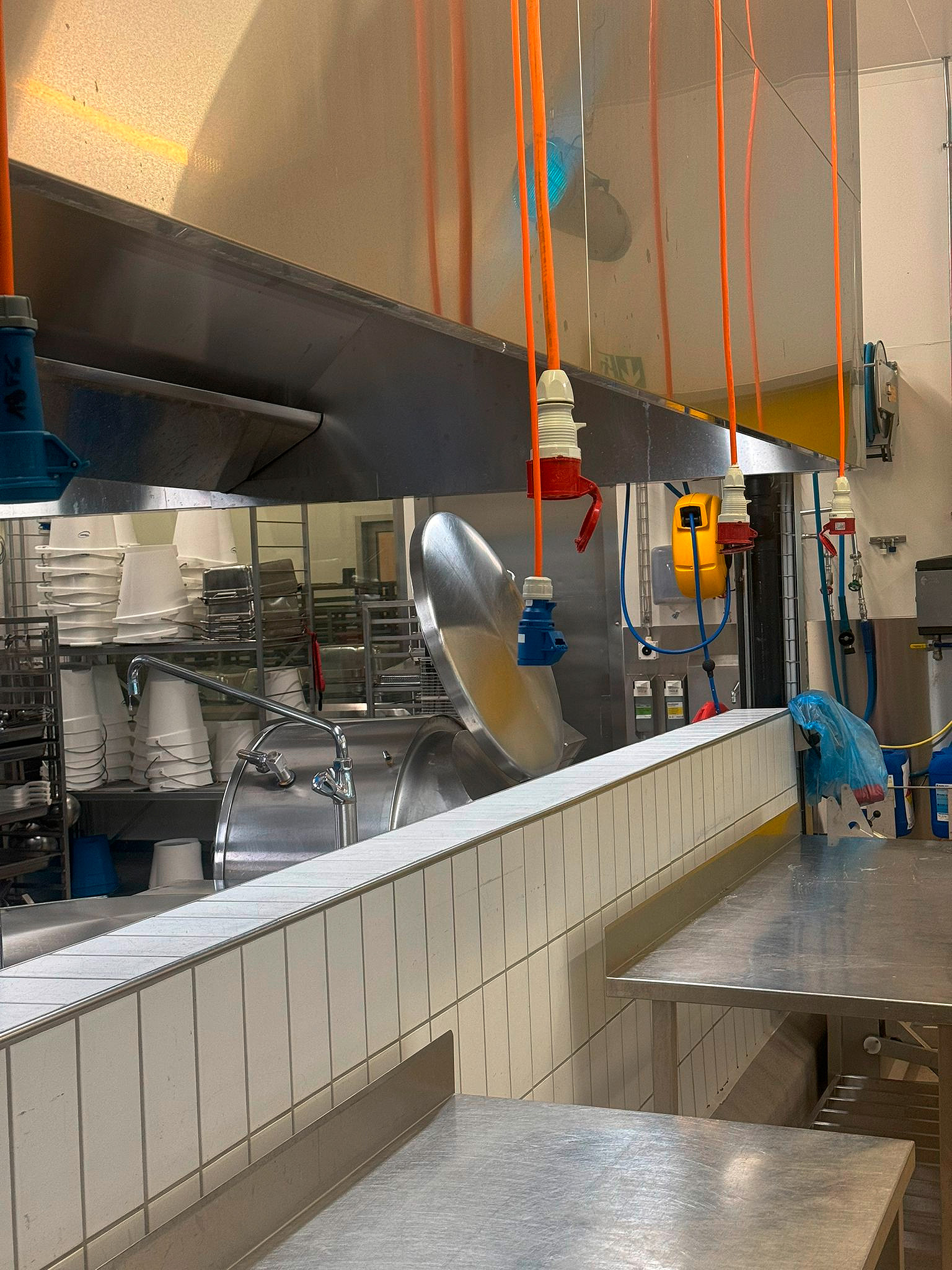

– Indice de protection (IP) des prises trop faibles

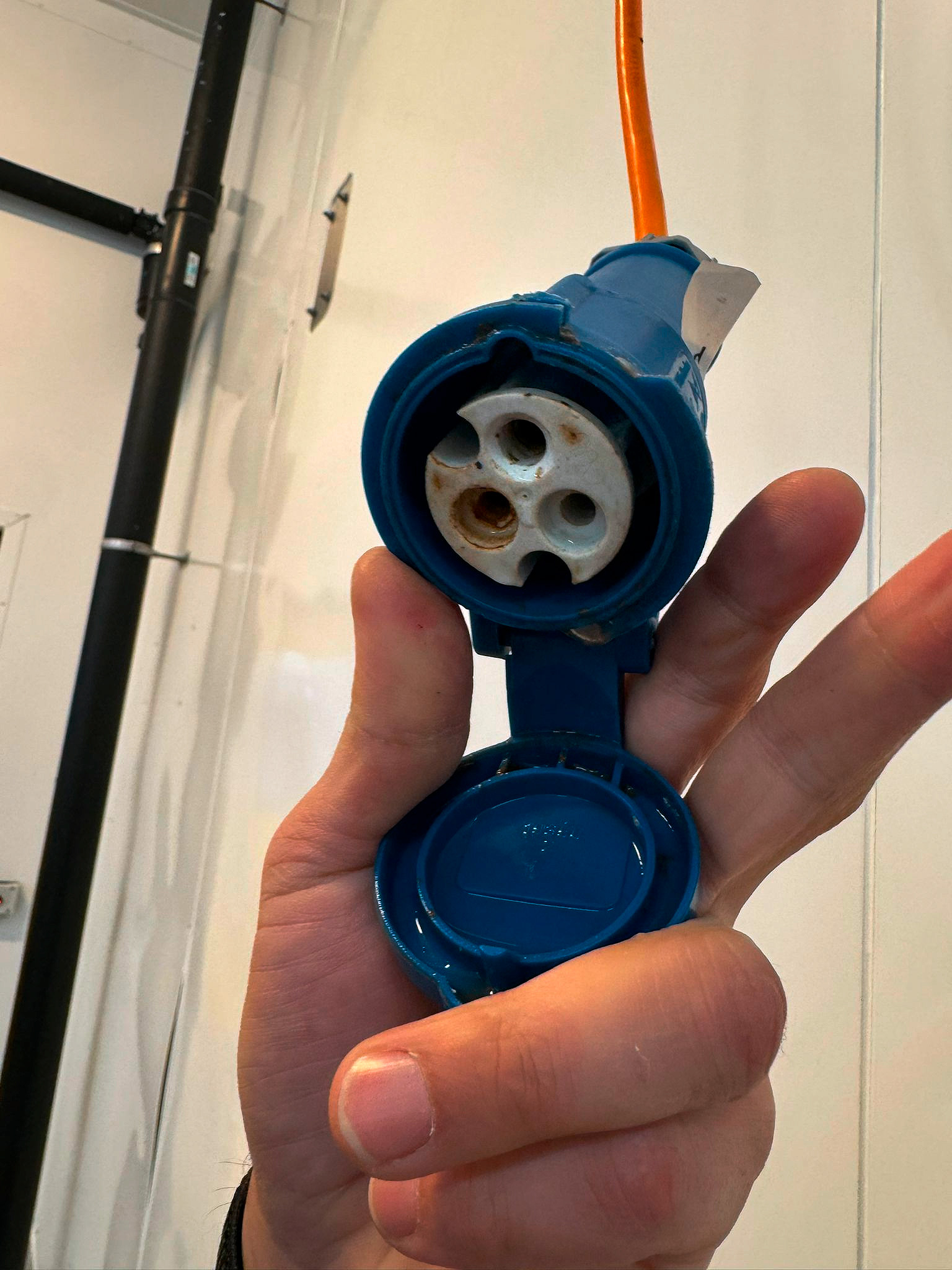

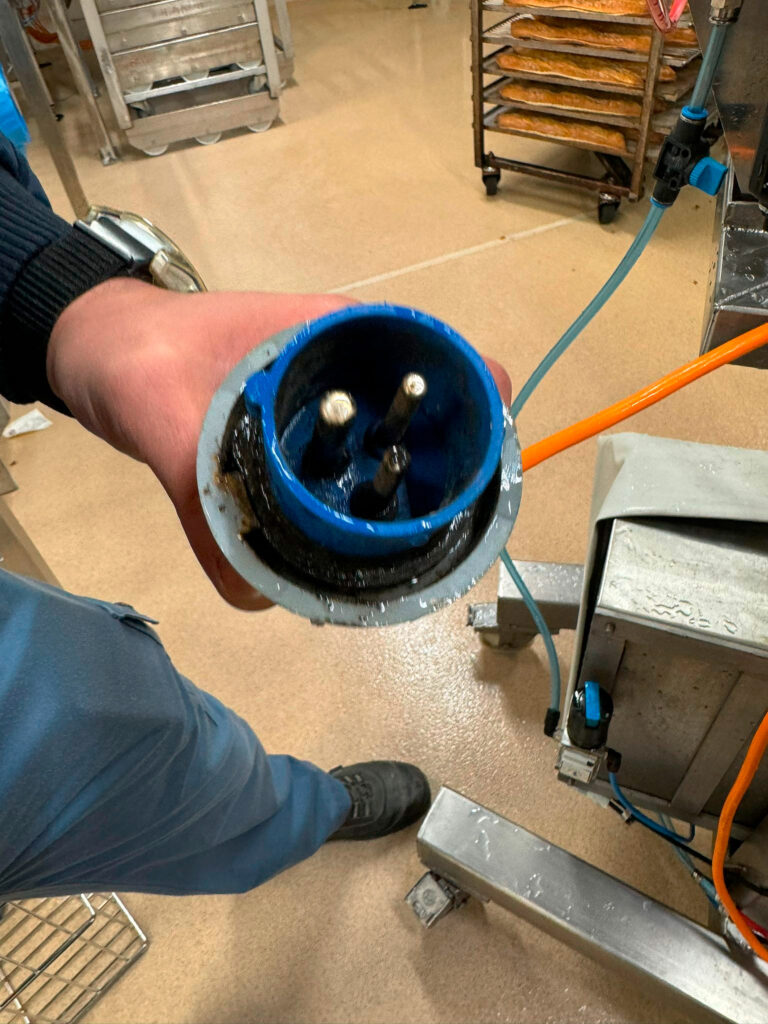

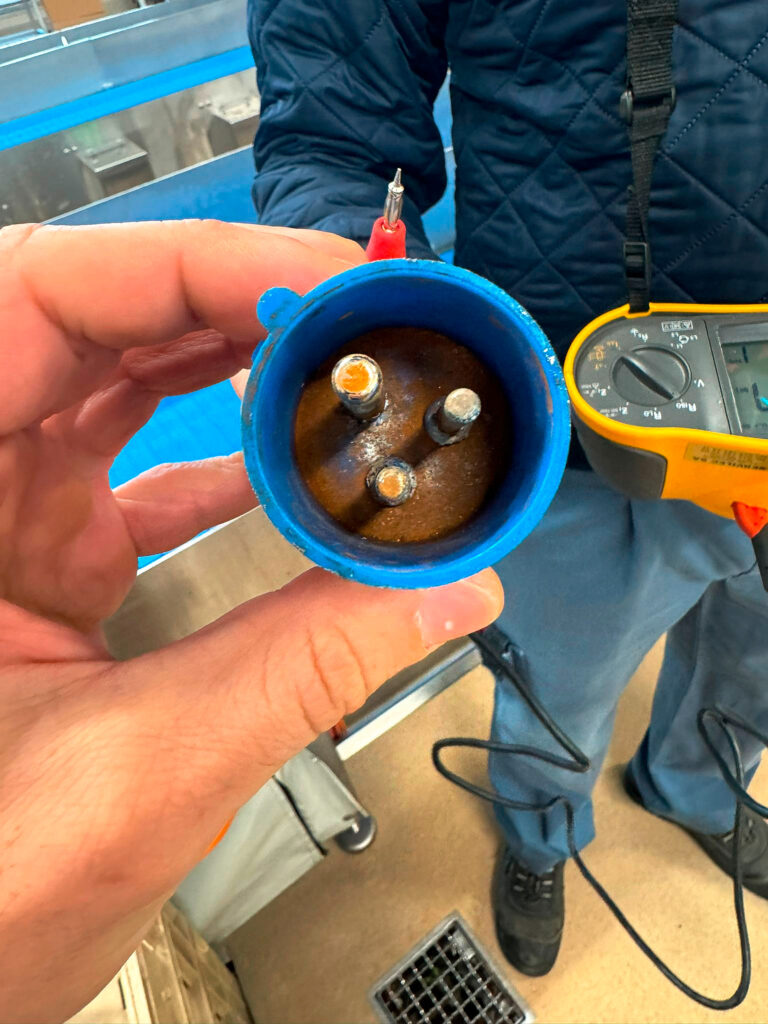

– Présence de corrosions sur quasiment tous les prises mâles et femelles (risque d’échauffement)

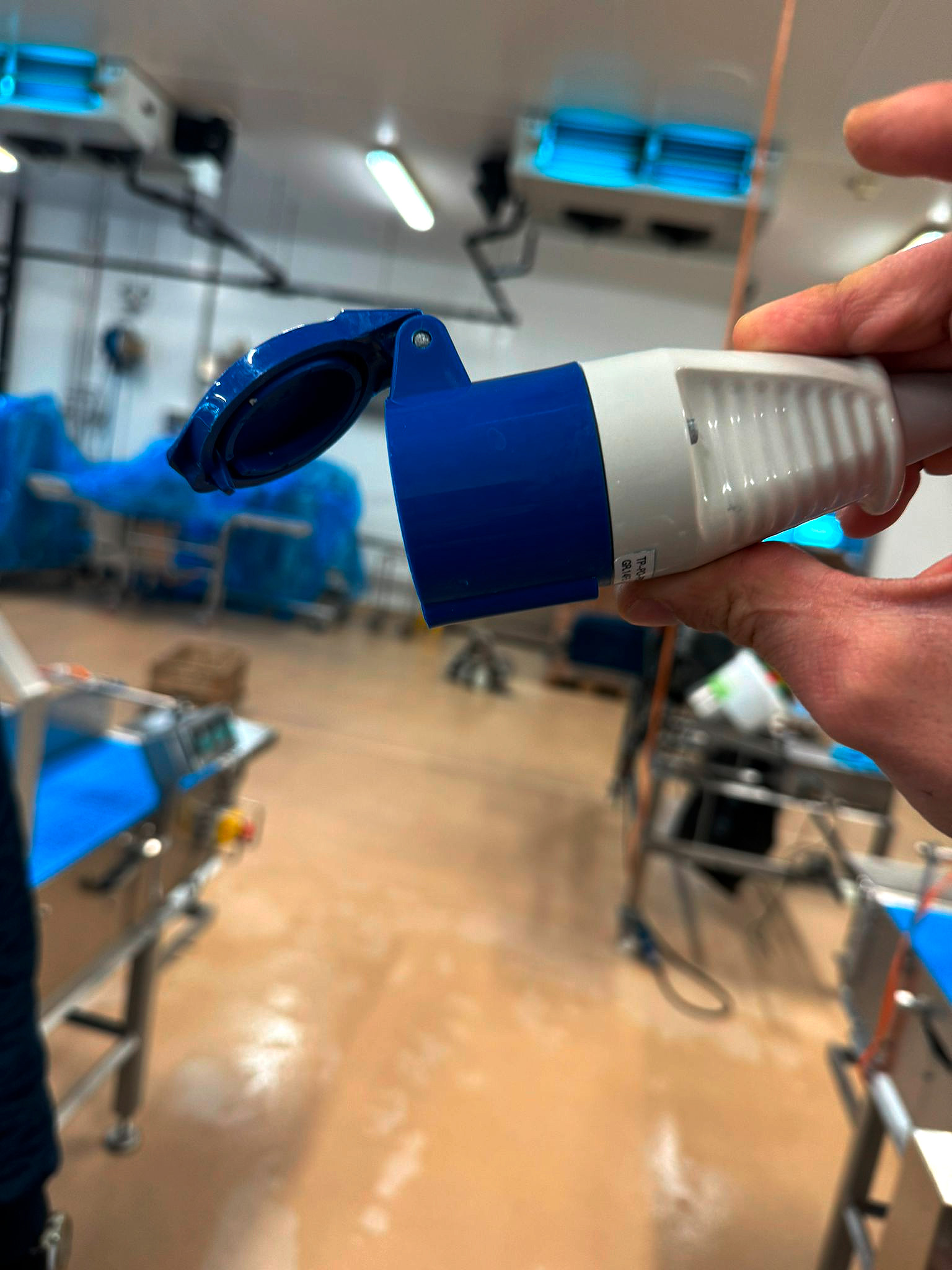

Capot de protection des prises ne ferme plus, ressort cassé.

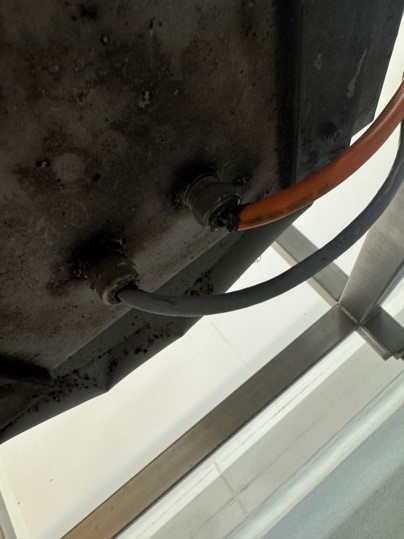

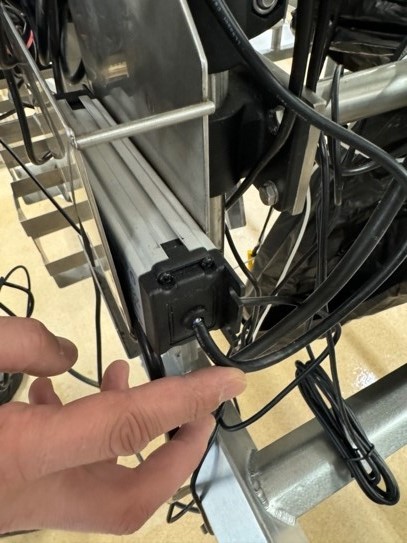

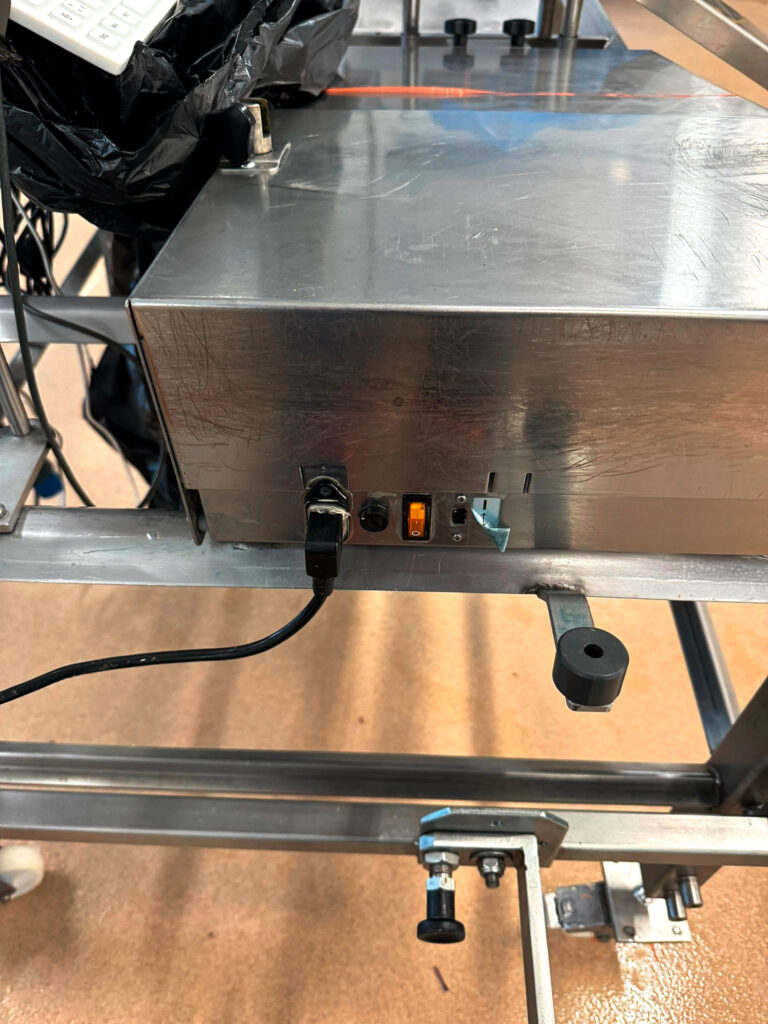

Certains câbles ressortent des presse-étoupes des prises, ou de l’armoire de l’installation, ce qui offre une porte d’entrée à l’humidité et l’eau..

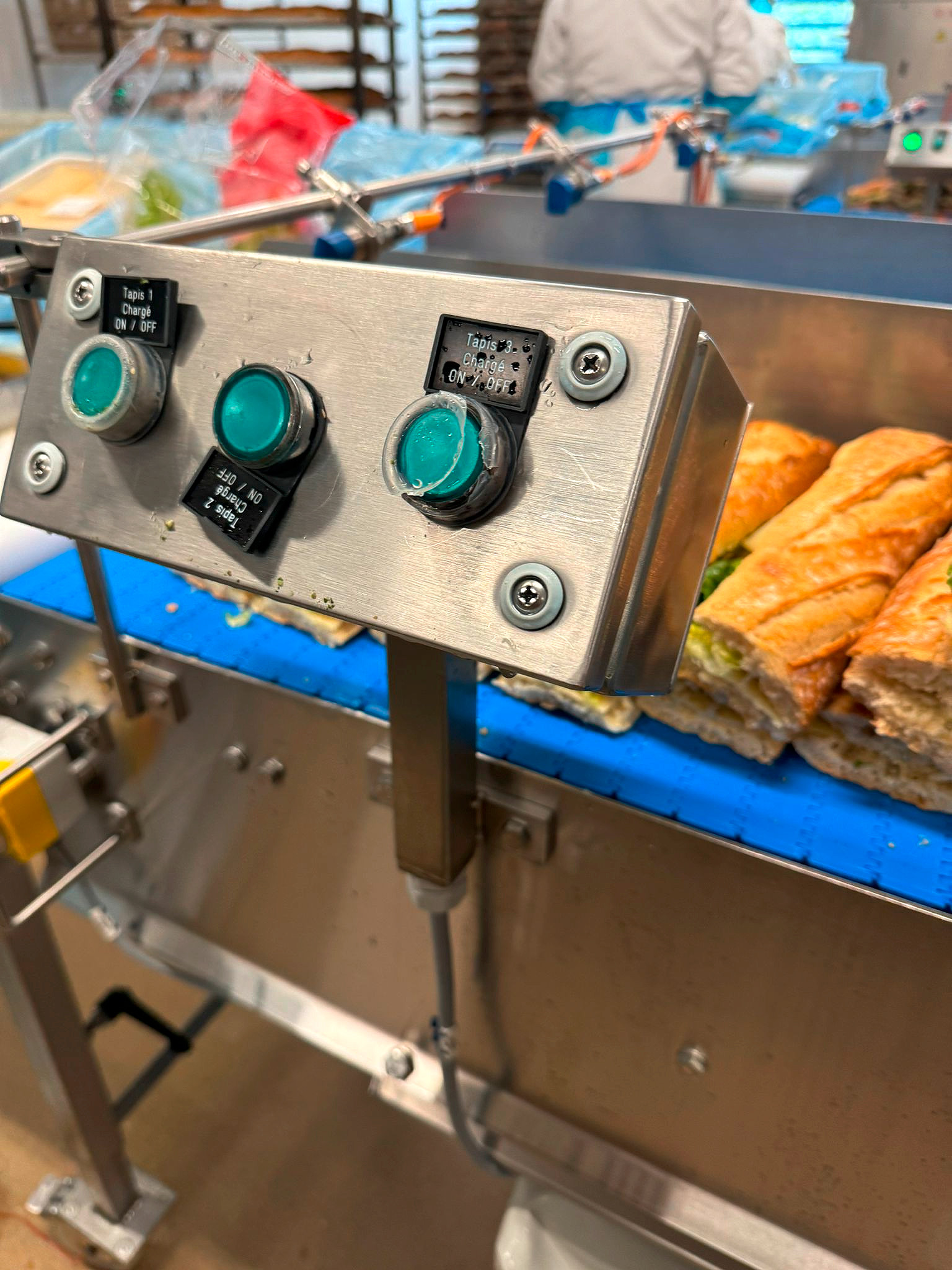

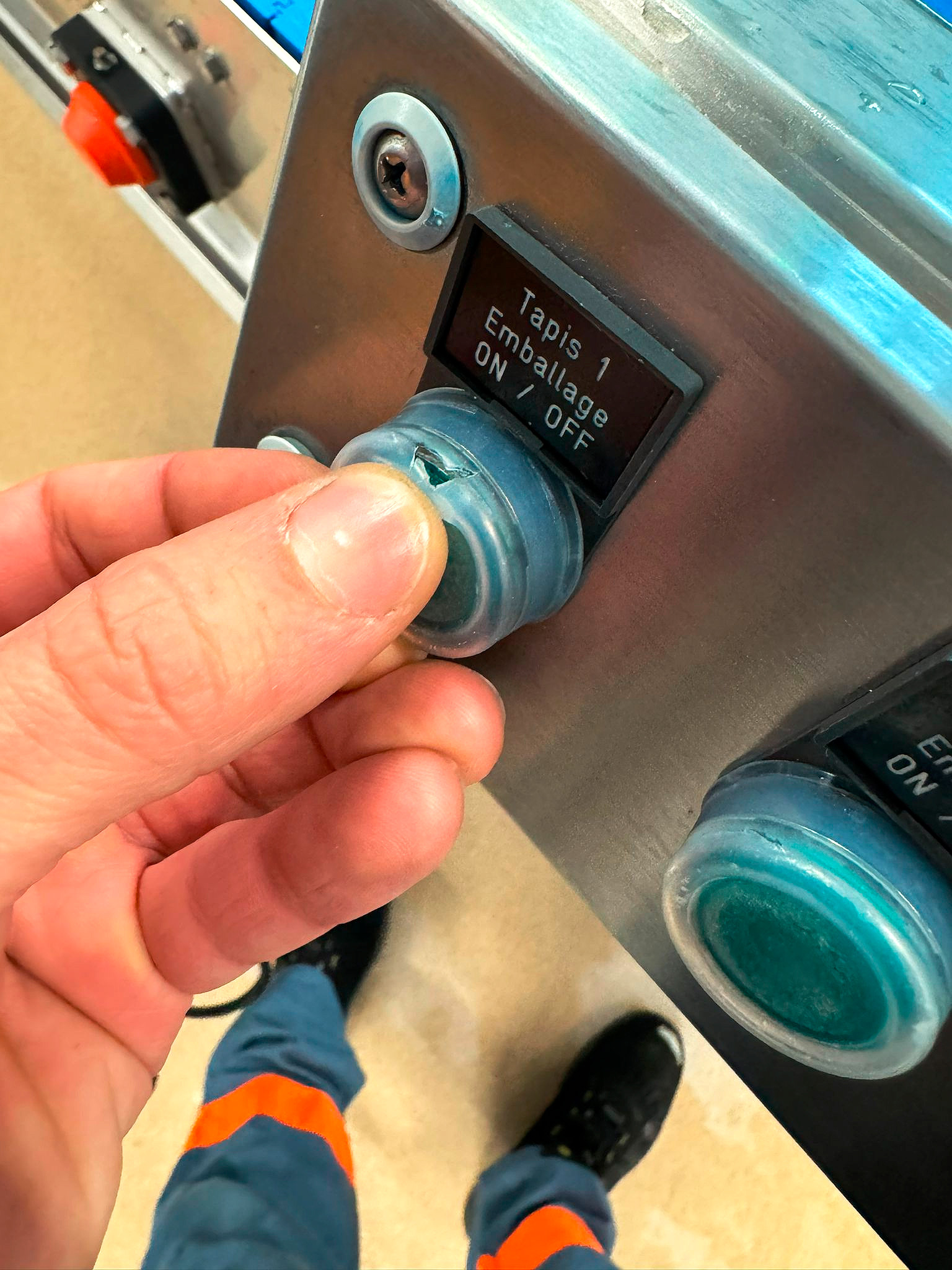

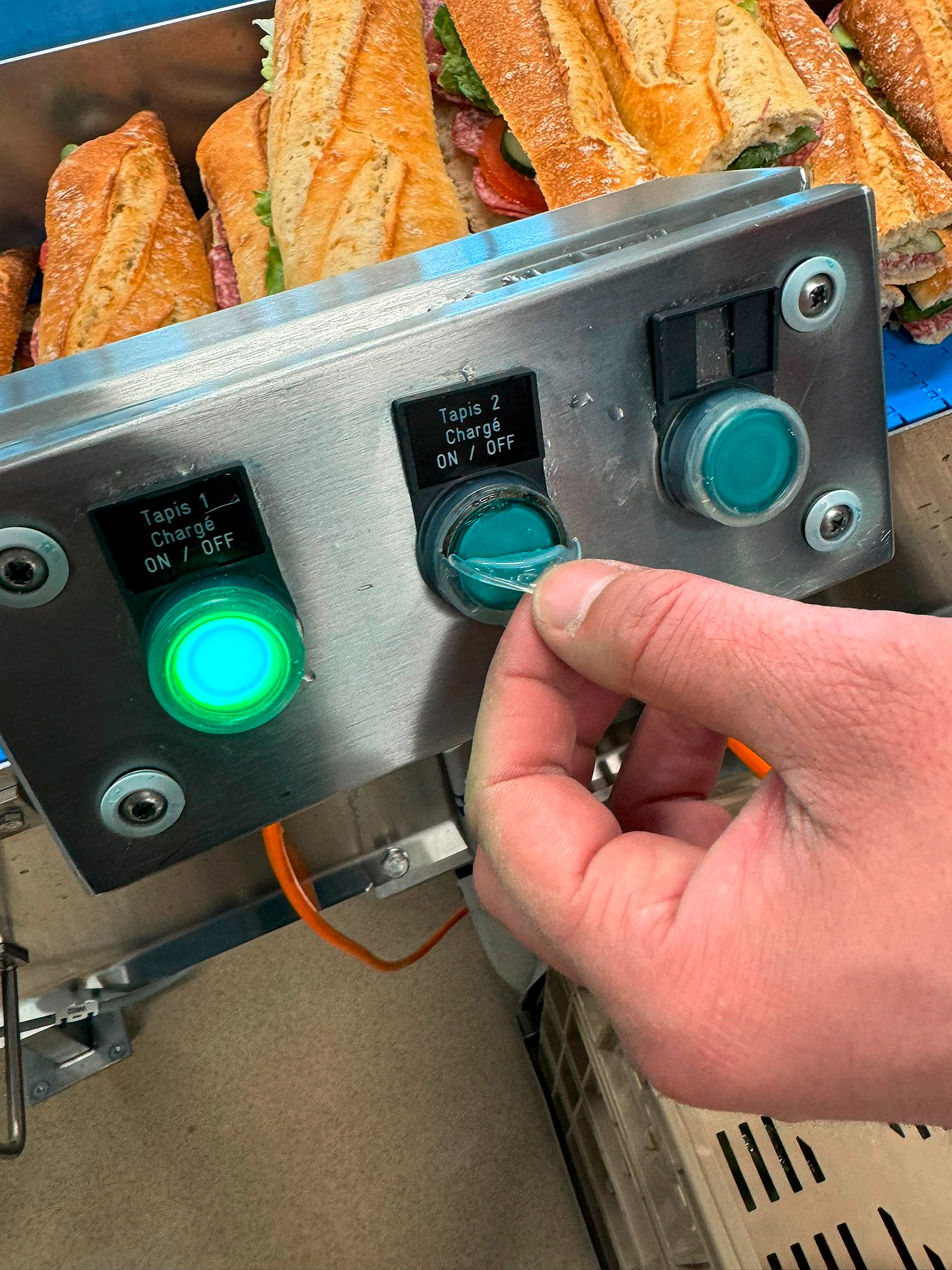

Plusieurs caches en caoutchouc, pour étanchéifier les bouton-poussoir des boîtiers de commande des convoyeurs pour le dressage des sandwichs ultra-frais

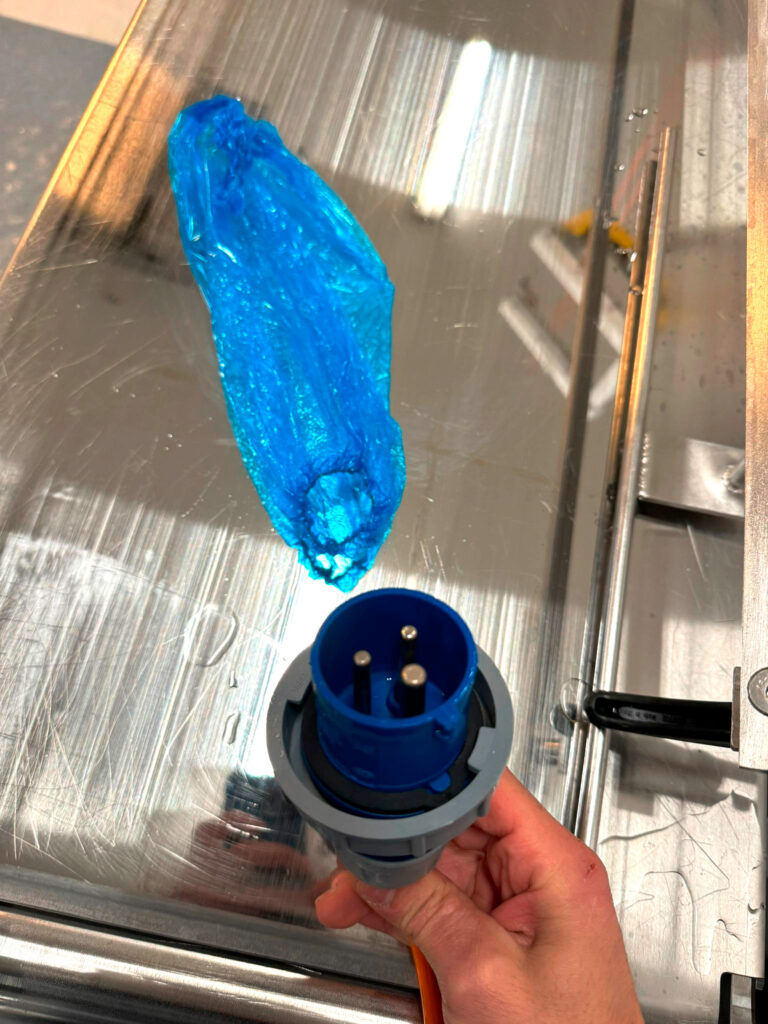

L’utilisation des manchettes comme couverture étanche pour les prises lors du lavage est contre-productif. L’eau finit par s’infiltrer dans la manchette, et entre en contact avec la prise. Lors du démarrage de production, la prise n’a pas eu le temps de sécher, l’eau fait contact et le disjoncteur déclenche.

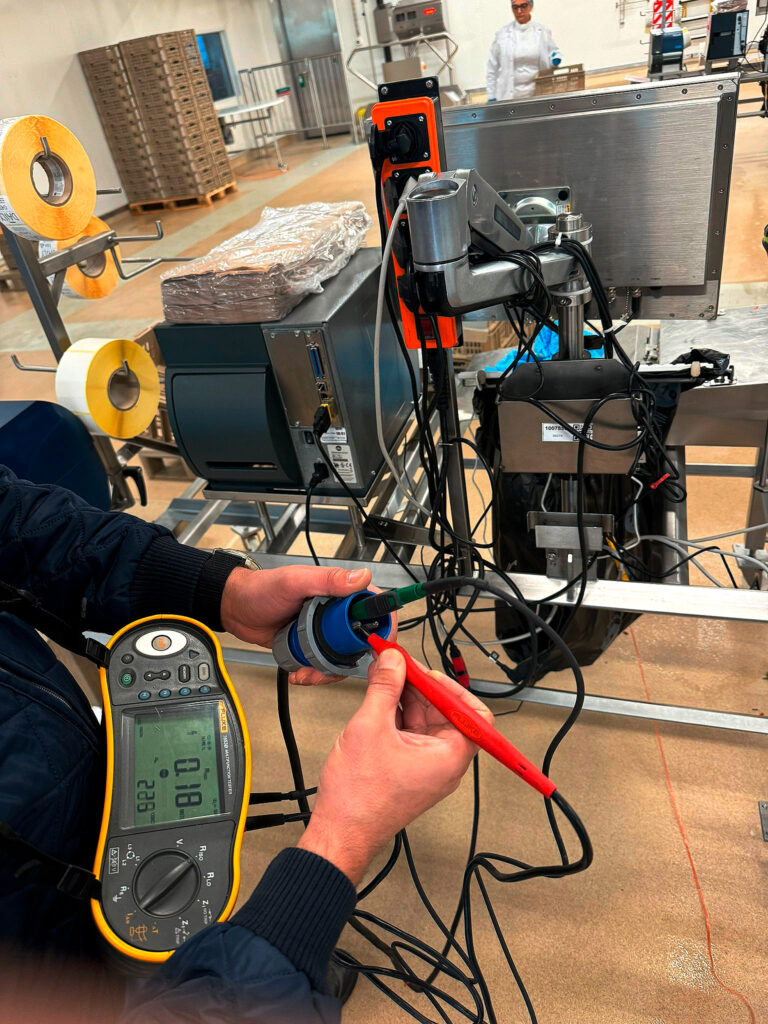

Mesure d’isolement afin d’identifier les équipements susceptibles de faire déclencher les disjoncteurs :
Tables de facturations présentent un défaut d’isolement lié aux souffleuses (installation pas adaptée à l’environnement humide)

Les tables de facturations présentent un défaut d’isolement lié aux souffleuses (installation non adaptée à l’environnement humide)

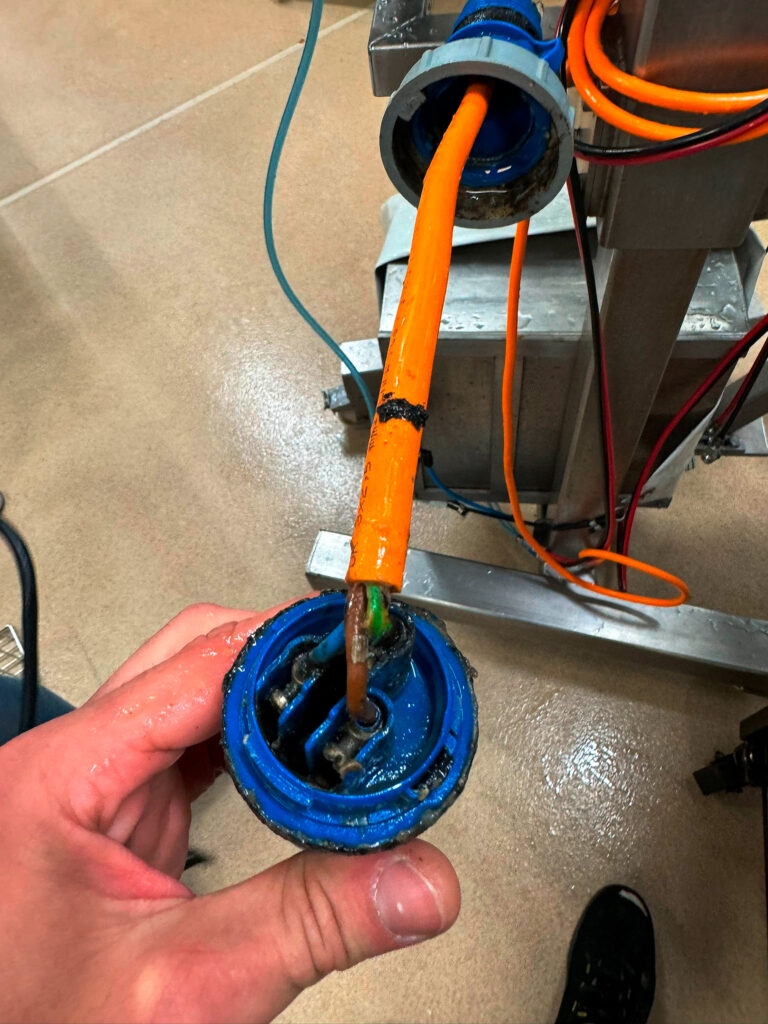

Unifiler compacte présente un défaut d’isolement. (Prise pleine d’eau)

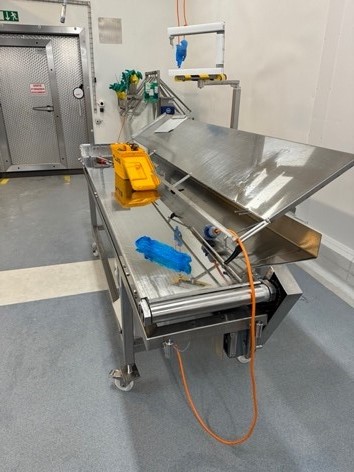

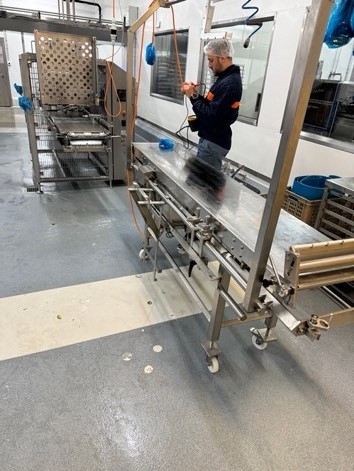

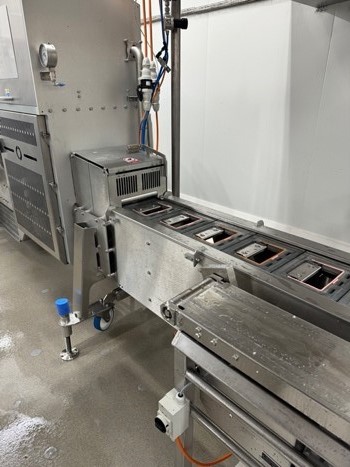

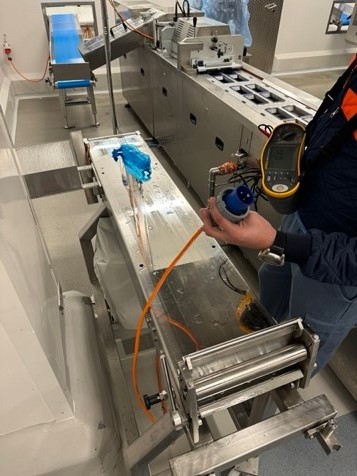

4 Convoyeurs TR240, avec défaut d’isolement lié aux prises

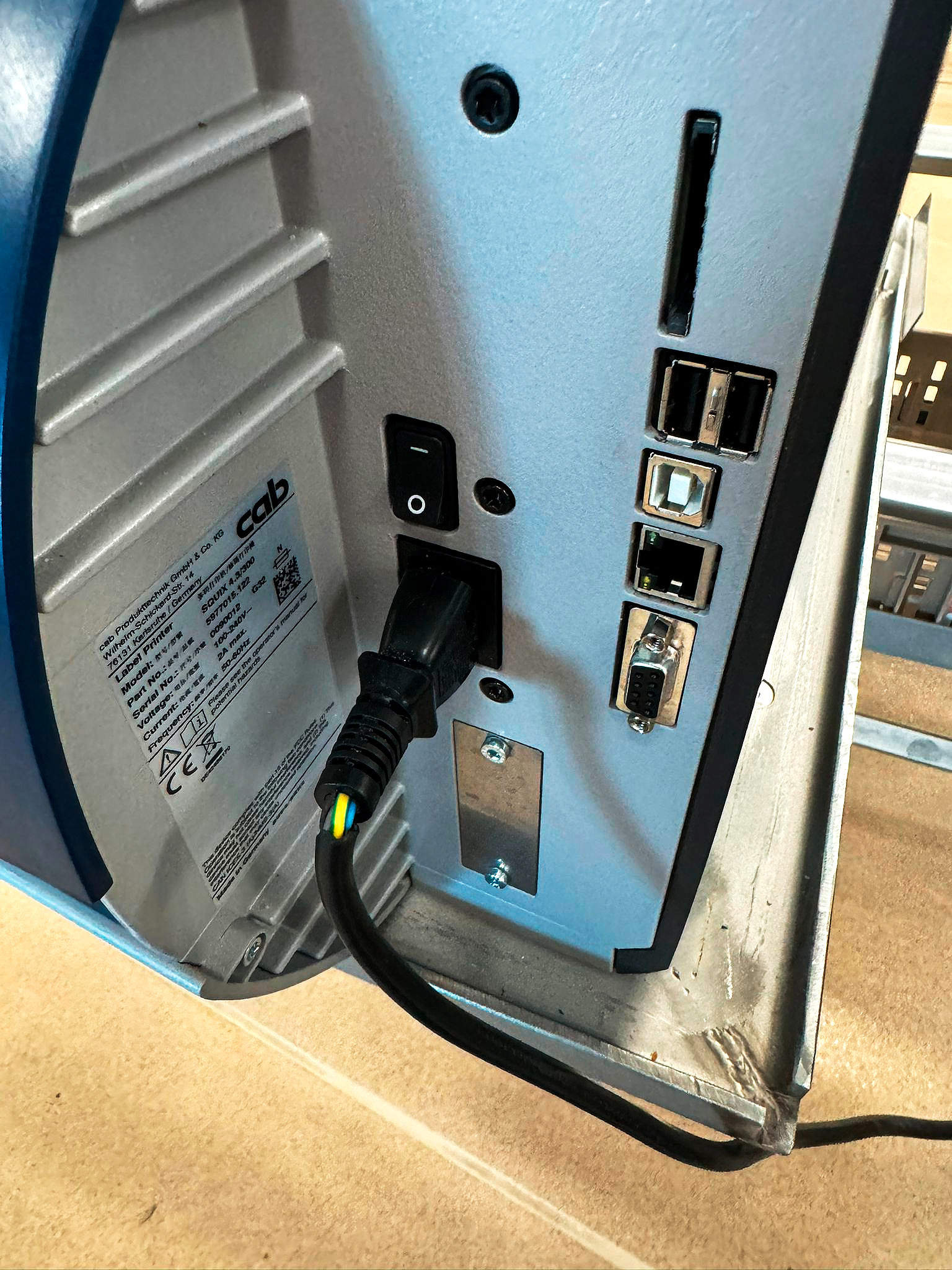

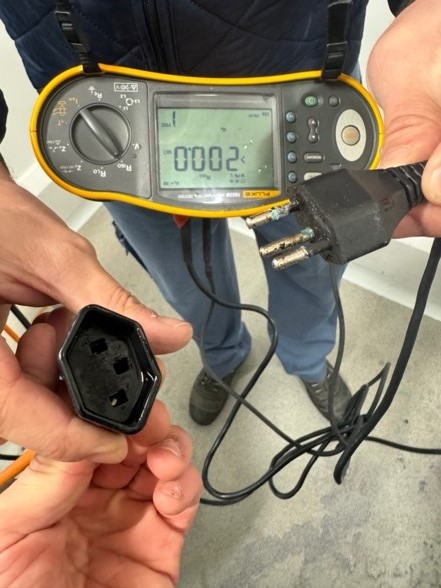

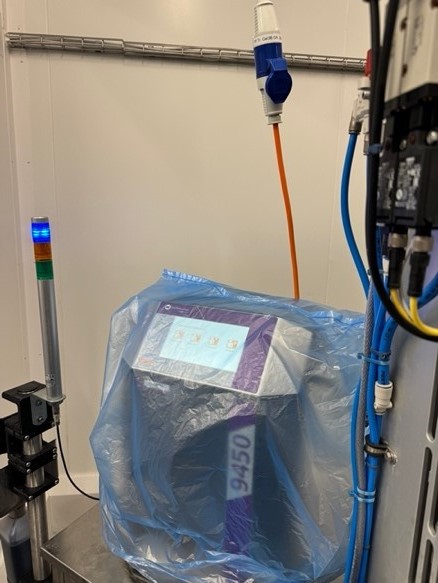

Imprimante de la Triangle 2, avec défaut d’isolement. Le double raccordement non-étanche (deux prises non étanches).

La cause principale du déclenchement intempestif des disjoncteurs est la présence d’eau.

Machine à laver :

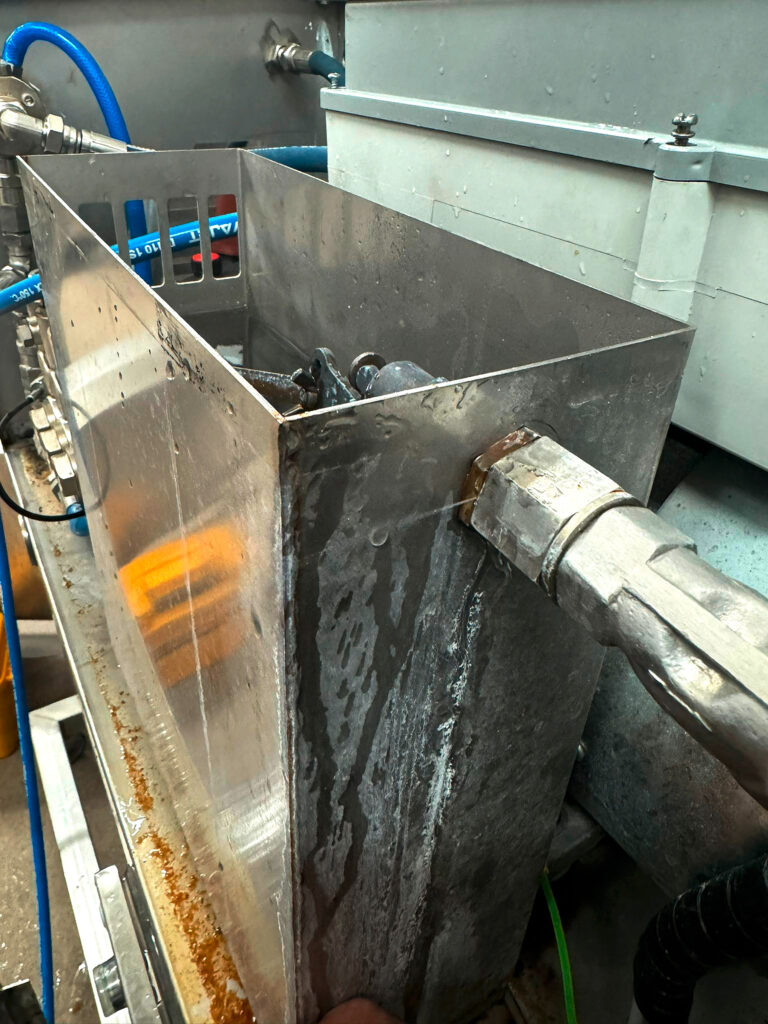

Flotteur mal réglé  – Fuite raccord
Problème déjà corrigé

Présence d’eau dans le coffret, déplacé le coffret et en dernier recourt, scellage du coffret avec résine isolante.
